Oscilloscope CRT C5S106P31B
تاریخچه Oscilloscope CRT C5S106P31B
تاریخچه اسیلوسکوپ به اولین ضبط شکل موج با یک گالوانومتر متصل به سیستم کشش مکانیکی در دهه دوم قرن نوزدهم باز می گردد.
اسیلوسکوپ توسط فیزیکدان فرانسوی آندره بلوندل اختراع شد که اولین اسیلوسکوپ الکترومکانیکی را در سال ۱۸۹۳ ساخت و ارائه کرد. این دستگاه قادر بود مقادیر کمیت های الکتریکی مانند شدت جریان متناوب را ثبت کند.

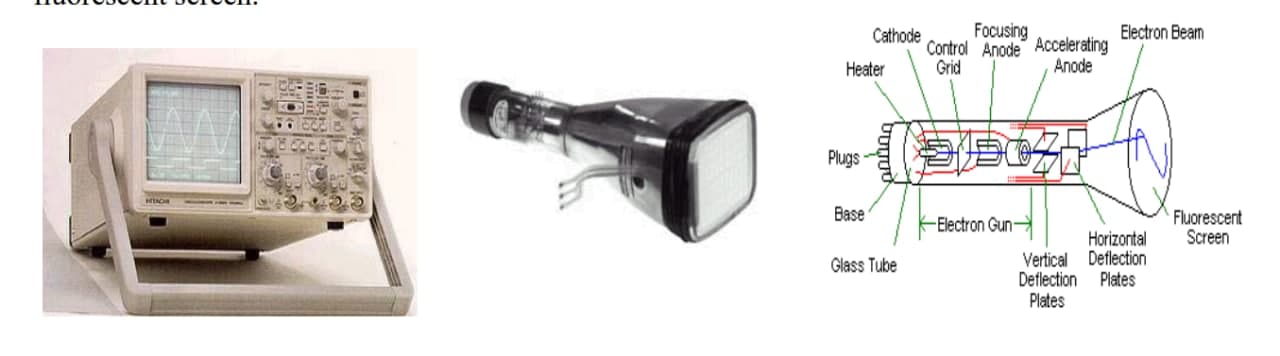

یک آونگ جوهری متصل به یک سیم پیچ این اطلاعات را روی یک نوار کاغذی متحرک ثبت میکرد. اولین اسیلوسکوپها از چندین دستگاه مکانیکی در فرآیند کار خود استفاده کردند که باعث شد اندازه گیریهای آنها خیلی دقیق نباشد و پهنای باند آنها بسیار کم باشد، بین ۱۰ تا ۱۹ کیلوهرتز. گام بزرگی در توسعه اسیلوسکوپ ها در سال ۱۸۹۷ برداشته شد، زمانی که یک فیزیکدان آلمانی کارل فردیناند براون یک لوله پرتو کاتدی (CRT) را اختراع کرد. یک شرکت انگلیسی به نام A. C. Cossor که اولین شرکت در جهان بود که این فناوری را اقتباس کرد، اولین اسیلوسکوپ خود را در سال ۱۹۳۲ ارائه کرد.
این محصول با نام های دیگر نیز شناخته میشود:
۱۱۳ LN 10, 13-LN-10, 1zLN10, 13ln10, 13 ln 10, 13-ln-10.
کشور سازنده: روسیه
قیمت: $
| Model | 13LN10 |
| Filament Voltage | from 5.7 V to 6.6 V |
| Filament Current: | from 540 mA to 660 mA W |
موارد استفاده:

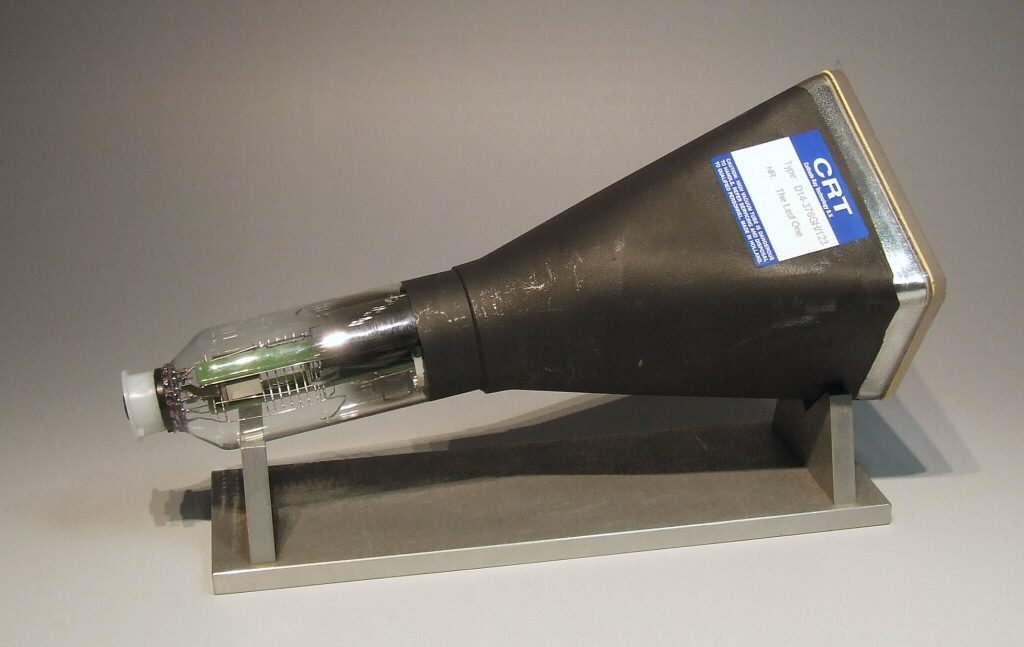

لوله ذخیره سازی اسیلوگرافی 13LN10، برای ضبط، بازتولید و ذخیره طولانی مدت تصاویر فرآیندهای الکتریکی تک و تکراری طراحی شده است.
| Unv | from 3 V to 5.5 V |
| Inv | ۱.۴ A to 1.8 A |
اطلاعات بیشتر:
| Image brightness | not less than 1 cd/m2 |
عرض خط متمرکز بیش از ۱ میلی متر نیست.
| Write speed | not less than 4000 m/s |
| Information storage time | at least 24 hours |
| Image playback time 13LN10 | not less than 60 s |
| Ukv | from -2.5 kV to -2.8 kV |
| Locking voltage | from -60 V to -120 V |
Voltage on the anodes 13LN10:
| on the 1st anode | from 730 V to 800 V |
| on the 2nd anode | from -100 V to +100 V |
| Umish | from -2 V to 15 V |
| Uph.d. | not more than 25 V |
| Uand | from 4 kV to 4.5 kV |
موارد استفاده:
لوله ذخیره سازی اسیلوگرافی 13LN10، برای ضبط، بازتولید و ذخیره طولانی مدت تصاویر فرآیندهای الکتریکی تک و تکراری طراحی شده است.
| Unv | from 3 V to 5.5 V |
| Inv | ۱.۴ A to 1.8 A |
اطلاعات بیشتر:
| Image brightness | not less than 1 cd/m2 |
عرض خط متمرکز بیش از ۱ میلی متر نیست.
| Write speed | not less than 4000 m/s |
| Information storage time | at least 24 hours |
| Image playback time 13LN10 | not less than 60 s |
| Ukv | from -2.5 kV to -2.8 kV |
| Locking voltage | from -60 V to -120 V |
Voltage on the anodes 13LN10:
| on the 1st anode | from 730 V to 800 V |
| on the 2nd anode | from -100 V to +100 V |
| Umish | from -2 V to 15 V |
| Uph.d. | not more than 25 V |
| Uand | from 4 kV to 4.5 kV |
Sensitivity:
– temporary deflection plates – from 0.4 mm/V to 0.5 mm/V;
– Signal deflection plates – from 0.7 mm/V to 0.8 mm/V.
رنگ درخشش صفحه نمایش زرد-سبز است.
طرح شیشه 13LN10، بدون درپوش، با سرب های اضافی روی سیلندر
دوام – کمتر از ۵۰۰ ساعت نیست
ابعاد محصول:
این دستگاه دارای ابعاد زیر است:
۳۶۵×۱۳۲×۵۴ میلی متر.
وزن: ۱ کیلوگرم.
