انواع کلیدبرق های تک پل ،دوپل و … چگونه برق کشی میکنند؟
برق‌کشی ساختمان‌ها از مهم‌ترین مراحل در فرایند ساخت‌وساز است که نیازمند دقت، دانش و رعایت نکات ایمنی است. یکی از اجزای کلیدی در برق‌کشی، نصب کلیدهای برق است. کلیدهای برق در انواع مختلفی از جمله کلیدهای تک پل، دوپل، صلیبی و تبدیل وجود دارند که هر کدام کاربردهای خاص خود را دارند و در شرایط مختلفی مورد استفاده قرار می‌گیرند.

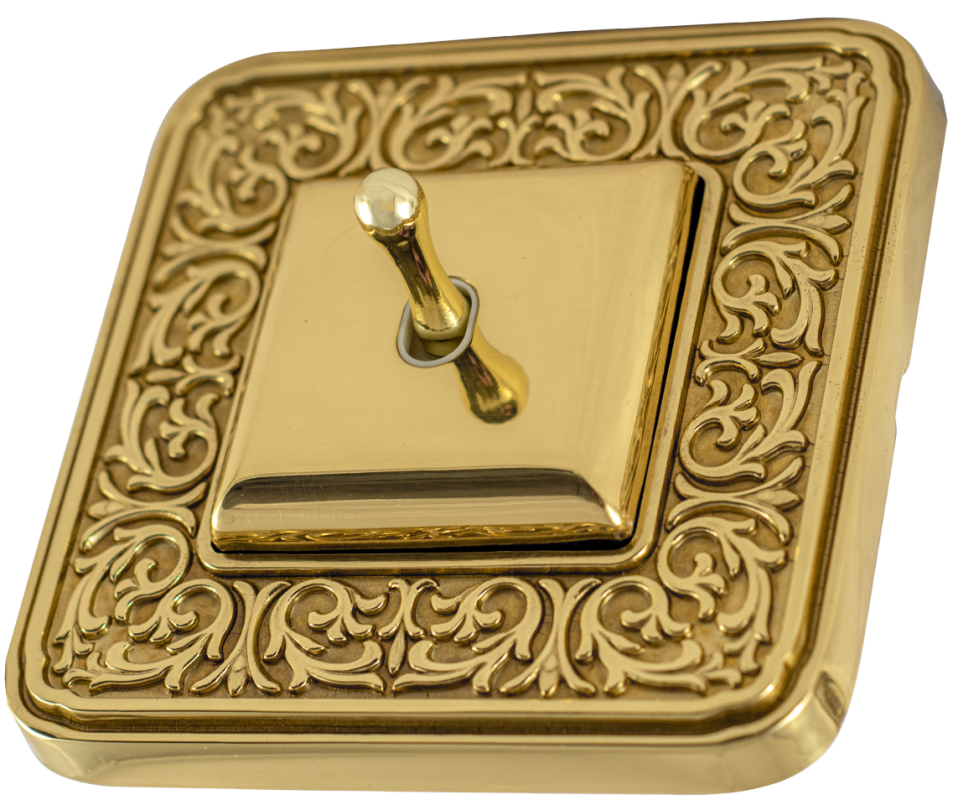

• کلید برق تک پل
کلید تک پل ساده‌ترین نوع کلید برق است که برای قطع و وصل کردن یک مدار الکتریکی استفاده می‌شود. این کلید معمولاً برای کنترل روشنایی یک لامپ یا یک دستگاه برقی در یک مکان مشخص به کار می‌رود. کلیدهای تک پل دارای دو ترمینال هستند: یکی برای اتصال سیم فاز ورودی و دیگری برای اتصال خروجی به سمت لامپ یا دستگاه برقی.
مراحل برق‌کشی کلید برق تک پل
قطع برق: قبل از هر گونه اقدام به برق‌کشی، مطمئن شوید که برق از جعبه فیوز قطع شده است تا از وقوع حادثه جلوگیری شود.
اتصال سیم فاز: سیم فاز ورودی را از جعبه تقسیم به یکی از ترمینال‌های کلید تک پل متصل کنید. این سیم وظیفه رساندن جریان برق به کلید را بر عهده دارد.
اتصال سیم خروجی: سیم خروجی را از ترمینال دیگر کلید به لامپ یا دستگاه برقی مورد نظر متصل کنید.
اتصال سیم نول: سیم نول را مستقیماً از جعبه تقسیم به لامپ یا دستگاه برقی متصل کنید.
تست مدار: پس از اتمام کار، برق را وصل کرده و عملکرد کلید را بررسی کنید تا از درست بودن اتصالات اطمینان حاصل کنید.
چند نکته در رابطه با کلید یک پل:
کلید را همیشه در مسیر سیم فاز قرار دهید.
کلیدهای یک پل دو پیچ (ترمینال اتصال) جهت اتصال سیم های برق دارند که سیم فاز به یکی از این ترمینال ها وارد و از ترمینال دیگری خارج می شود و به مصرف کننده می رود. پس می توان گفت که کلید یک پل بصورت سری در مدار قرار میگیرد.
در کلید های یک پل ورودی و خروجی سیم ها مهم نیست. ولی برای کلید دوپل این قضیه باید رعایت شود.بهتر است سیم فاز، همانند تصویر بالا به کنتاکت کف سرپیچ (مغزی سرپیچ) و نول هم به کنتاکت بدنه وصل شود. چون این امکان وجود دارد که قسمت بدنه سرپیچ در هنگام تعویض لامپ با دست فرد برخورد کرده و فرد دچار برق گرفتگی شود.
• کلید برق دوپل
کلید دوپل یک نوع کلید است که برای کنترل دو مدار جداگانه از یک نقطه استفاده می‌شود. این نوع کلید معمولاً در مکان‌هایی که نیاز به کنترل دو لامپ یا دستگاه مختلف از یک نقطه وجود دارد، مانند اتاق‌های بزرگ یا سالن‌ها، استفاده می‌شود.
مراحل برق‌کشی کلید دوپل
قطع برق: ابتدا برق را از جعبه فیوز قطع کنید.
اتصال سیم فاز اصلی: سیم فاز اصلی را به ترمینال ورودی مشترک کلید دوپل متصل کنید.
اتصال سیم‌های خروجی: دو سیم خروجی را به دو ترمینال خروجی کلید متصل کنید. هر کدام از این سیم‌ها به یک دستگاه برقی یا لامپ جداگانه متصل می‌شوند.
اتصال سیم‌های نول: سیم‌های نول هر دو دستگاه را مستقیماً به نول آن‌ها متصل کنید.
تست عملکرد: پس از اتصال تمامی سیم‌ها، برق را وصل کرده و عملکرد کلید را بررسی کنید.
نکته :
همان طور که مشاهده می کنید سیم نول به هیچ کدام از ترمینال های کلید دوپل وصل نمی شود و مستقیماً به هر دو مصرف کننده (لامپ) وصل شده است. و برای همیشه، حتی زمانی که لامپ ها خاموش هستند با سرپیچ لامپ ها در اتصال است.به این خاطر برقکارها سیم نول را برای هر دو لامپ مشترک در نظر می گیرند تا در مصرف سیم نول صرفه جویی شود.
• کلید تبدیل (کلید دوطرفه)
کلید تبدیل یا کلید دوطرفه برای کنترل یک لامپ یا مدار از دو نقطه مختلف به کار می‌رود. این کلیدها اغلب در مکان‌هایی مانند راهروها یا پله‌ها استفاده می‌شوند، جایی که نیاز است لامپ از دو نقطه مختلف روشن یا خاموش شود.
مراحل برق‌کشی کلید تبدیل
قطع برق: مانند همیشه، ابتدا برق را از جعبه فیوز قطع کنید.
اتصال سیم فاز به ترمینال مشترک کلید اول: سیم فاز را به ترمینال مشترک یکی از کلیدهای تبدیل متصل کنید.
اتصال دو سیم بین کلیدها: دو سیم واسط از ترمینال‌های دیگر کلید اول به ترمینال‌های مشابه در کلید دوم متصل کنید.
اتصال خروجی به لامپ: سیم خروجی را از ترمینال مشترک کلید دوم به لامپ یا دستگاه متصل کنید.
اتصال نول به لامپ: سیم نول را مستقیماً به لامپ یا دستگاه متصل کنید.
تست عملکرد: پس از اتمام کار، برق را وصل کرده و بررسی کنید که لامپ یا دستگاه از هر دو نقطه به درستی روشن و خاموش می‌شود.
• کلید صلیبی (کلید کراس)
کلید صلیبی به شما امکان می‌دهد که یک لامپ یا مدار را از سه یا چند نقطه مختلف کنترل کنید. این کلید اغلب در راهروهای طولانی یا مکان‌هایی که نیاز به کنترل از چند نقطه وجود دارد، استفاده می‌شود.
مراحل برق‌کشی کلید صلیبی
قطع برق: ابتدا برق را از جعبه فیوز قطع کنید.
نصب دو کلید تبدیل: دو کلید تبدیل را در دو انتهای مدار نصب کنید. سیم فاز و خروجی لامپ به این دو کلید متصل می‌شوند.
نصب کلید صلیبی: کلید صلیبی را بین دو کلید تبدیل نصب کنید. سیم‌های واسط از کلید تبدیل اول به کلید صلیبی و از کلید صلیبی به کلید تبدیل دوم متصل می‌شوند.
اتصال سیم‌های نول: سیم‌های نول را به طور مستقیم به لامپ یا دستگاه متصل کنید.
تست مدار: پس از اتصال همه سیم‌ها، برق را وصل کرده و از عملکرد صحیح مدار اطمینان حاصل کنید.
• کلیدهای تایمر و هوشمند
با پیشرفت فناوری، انواع جدیدی از کلیدهای برق مانند کلیدهای تایمر و هوشمند نیز وارد بازار شده‌اند. این کلیدها امکانات بیشتری مانند زمان‌بندی روشنایی یا کنترل از راه دور از طریق اپلیکیشن‌های موبایل را فراهم میکنند.
برق‌کشی کلیدهای هوشمند
قطع برق: ابتدا برق را قطع کنید تا از ایمنی کار اطمینان حاصل شود.
اتصال سیم فاز و نول: در اکثر کلیدهای هوشمند، علاوه بر سیم فاز و خروجی، سیم نول نیز به کلید متصل می‌شود.
پیکربندی نرم‌افزاری: پس از نصب فیزیکی، از طریق اپلیکیشن موبایل کلید را به سیستم خانگی متصل کرده و تنظیمات مورد نظر را انجام دهید.
تست عملکرد: برق را وصل کرده و از طریق اپلیکیشن و به صورت دستی عملکرد کلید را بررسی کنید.
برق‌کشی کلیدهای مختلف در ساختمان‌ها نیازمند دقت و رعایت اصول ایمنی است. هر نوع کلید برق کاربردهای خاص خود را دارد و باید به دقت نصب و راه‌اندازی شود. با رعایت مراحل برق‌کشی و توجه به جزئیات، می‌توان سیستم برق‌کشی ساختمان را به گونه‌ای طراحی کرد که هم کارایی بالایی داشته باشد و هم از نظر ایمنی کاملاً مطمئن باشد.
