انواع کلیدهای اهرمی را بشناسیم
کلیدهای اهرمی یکی از قدیمی‌ترین و پراستفاده‌ترین انواع کلیدهای الکتریکی هستند که در صنایع مختلف و دستگاه‌های خانگی به کار می‌روند. کلید های برق اهرمی به دلیل سادگی طراحی، عملکرد قابل اعتماد و هزینه کم، جایگاه مهمی در مدارهای الکتریکی دارند.
• معرفی کلیدهای اهرمی

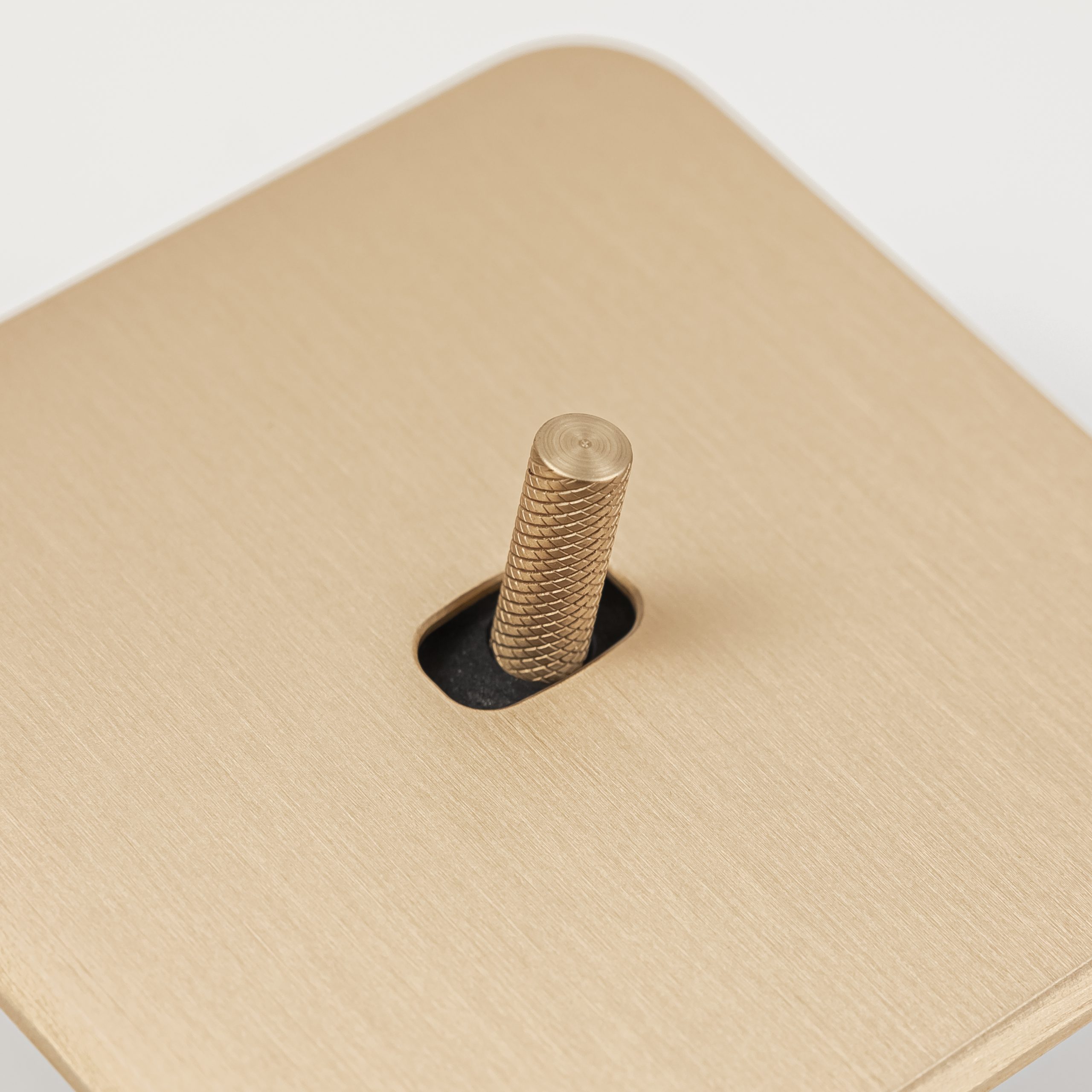

کلیدهای اهرمی یا Toggle Switches از جمله کلیدهایی هستند که با جابجایی یک اهرم کوچک یا بزرگ به موقعیت‌های مختلف، اتصال یا قطع مدار الکتریکی را کنترل می‌کنند. این کلیدها معمولاً دو حالت روشن (ON) و خاموش (OFF) دارند، اما می‌توانند به صورت چندحالته (مثل سه یا چهار موقعیتی) نیز طراحی شوند. عملکرد این کلیدها بر اساس جابجایی مکانیکی اهرم است که با یک مکانیسم ساده باعث تغییر وضعیت مدار می‌شود.

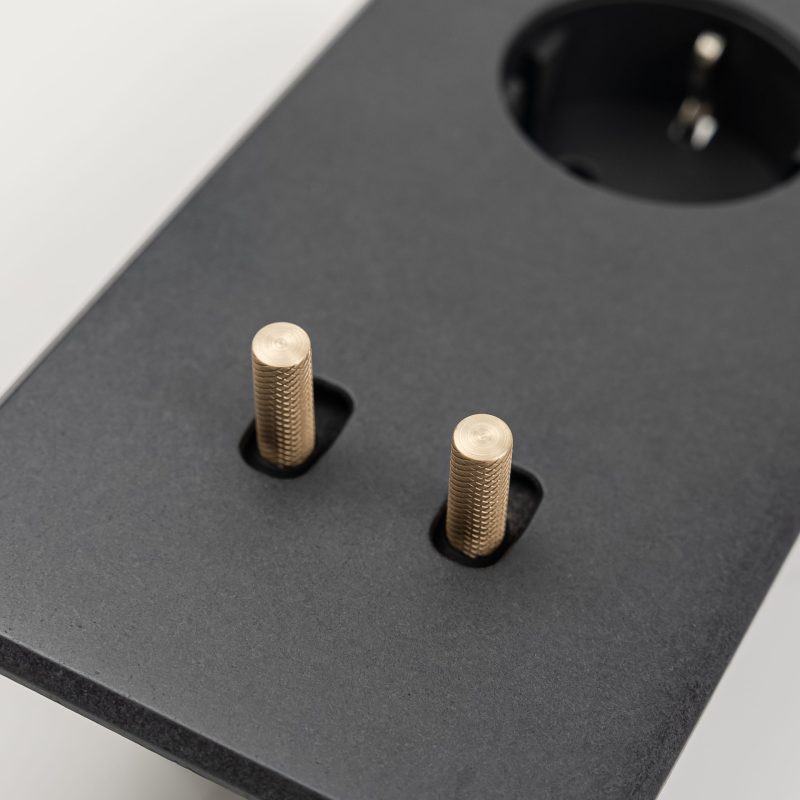

• انواع کلید و پریز اهرمی
کلیدهای اهرمی را می‌توان بر اساس معیارهای مختلفی دسته‌بندی کرد. این معیارها شامل تعداد پین‌ها (پایه‌ها)، تعداد موقعیت‌ها، نوع عملکرد (لحظه‌ای یا ثابت)، و جنس و طراحی مکانیکی هستند.
کلیدهای اهرمی تک قطبی-تک پل (SPST)
این نوع کلید ساده‌ترین شکل کلید اهرمی است. SPST مخفف عبارت Single Pole Single Throw به معنی “تک قطبی-تک پل” است. این نوع کلید تنها یک ورودی و یک خروجی دارد و وظیفه آن، فقط قطع و وصل جریان در یک مدار است. کلید SPST معمولاً در کاربردهایی مانند روشن و خاموش کردن لامپ‌های ساده یا وسایل خانگی کوچک استفاده می‌شود.
ویژگی‌ها:
تنها دو وضعیت (روشن و خاموش)
مناسب برای مدارهای ساده
نصب آسان و قیمت مناسب
کلیدهای اهرمی تک قطبی-دو پل (SPDT)
کلیدهای SPDT به معنی Single Pole Double Throw، دارای یک ورودی و دو خروجی هستند. این نوع کلید می‌تواند جریان را به یکی از دو مسیر ممکن هدایت کند. به عبارتی، این نوع کلید برای تغییر مسیر جریان بین دو مدار مختلف کاربرد دارد. کلیدهای SPDT معمولاً در مدارهایی که نیاز به انتخاب بین دو گزینه مختلف دارند (مثلاً تغییر منبع تغذیه یا انتخاب مسیر جریان) استفاده می‌شوند.
ویژگی‌ها:
قابلیت انتخاب بین دو مدار مختلف
کاربرد در سیستم‌های کنترل یا سوئیچینگ
مناسب برای کنترل‌های دو حالته
کلیدهای اهرمی دو قطبی-دو پل (DPDT)
کلیدهای DPDT مخفف Double Pole Double Throw به معنای “دو قطبی-دو پل” هستند. این کلیدها می‌توانند به صورت همزمان دو مدار را کنترل کنند. به عبارت دیگر، با استفاده از این کلید، می‌توان دو جریان مختلف را به دو مسیر مختلف هدایت کرد. این نوع کلیدها در سیستم‌های پیچیده‌تر که نیاز به کنترل چندین مدار به صورت همزمان دارند، مورد استفاده قرار می‌گیرند.
ویژگی‌ها
کنترل همزمان دو مدار
مناسب برای سیستم‌های چند حالته و پیچیده
استفاده در کنترل‌های چندگانه
کلیدهای اهرمی لحظه‌ای
کلیدهای اهرمی لحظه‌ای یا Momentary Toggle Switches به گونه‌ای طراحی شده‌اند که تنها زمانی که اهرم فشار داده می‌شود، جریان را عبور می‌دهند و به محض رها شدن اهرم، به حالت اولیه بازمی‌گردند. این نوع کلیدها معمولاً در دستگاه‌هایی استفاده می‌شوند که نیاز به عمل لحظه‌ای دارند، مانند زنگ درب یا دکمه‌های راه‌انداز ماشین‌آلات.
ویژگی‌ها:
عملکرد موقتی
بازگشت به حالت خاموش پس از رها شدن
کاربرد در زنگ‌ها، دکمه‌های راه‌انداز و دستگاه‌های اضطراری
کلیدهای اهرمی ثابت
کلیدهای اهرمی ثابت یا Maintained Toggle Switches به گونه‌ای طراحی شده‌اند که پس از تغییر وضعیت (روشن یا خاموش)، در همان وضعیت باقی می‌مانند تا زمانی که دوباره توسط کاربر تغییر کنند. این کلیدها در وسایلی که نیاز به روشن یا خاموش نگه داشتن مداوم دارند، استفاده می‌شوند.
ویژگی‌ها:
حفظ وضعیت پس از تغییر
مناسب برای مدارهای روشن/خاموش ساده
کاربرد در وسایل الکتریکی خانگی و صنعتی
• کاربردهای کلیدهای برق اهرمی
کلیدهای اهرمی در بسیاری از صنایع و دستگاه‌ها کاربرد دارند. در ادامه به برخی از مهم‌ترین کاربردهای این کلیدها اشاره می‌کنیم:
وسایل خانگی
در دستگاه‌های خانگی مانند چراغ های رومیزی،چراغ دیواری، لوستر، قاب هالوژن، هود آشپزخانه، فن‌ها، و سیستم‌های تهویه و همچنین زنگ درب از کلیدهای اهرمی استفاده می‌شود. کلیدهای اهرمی به دلیل سادگی و قابلیت اطمینان، یکی از گزینه‌های محبوب برای کنترل دستگاه‌های خانگی هستند.
صنایع خودروسازی
در سیستم‌های الکتریکی خودروها، کلیدهای اهرمی برای کنترل روشنایی، برف‌پاک‌کن‌ها، سیستم‌های تهویه و بسیاری دیگر از اجزا به کار می‌روند. این کلیدها در خودروها به دلیل مقاومت بالا در برابر شرایط مختلف محیطی و سهولت استفاده، محبوب هستند.
سیستم‌های صنعتی و کنترل
در صنایع مختلف مانند برق، نفت و گاز، و کنترل ماشین‌آلات سنگین، کلیدهای اهرمی برای کنترل دقیق و قابل اطمینان مدارهای مختلف استفاده می‌شوند. کلیدهای اهرمی در محیط‌های صنعتی به دلیل دوام بالا و عملکرد مطمئن بسیار مناسب هستند.
ابزارهای پزشکی
در بسیاری از تجهیزات پزشکی مانند دستگاه‌های تنفس مصنوعی و مانیتورهای پزشکی، از کلیدهای اهرمی برای کنترل عملکرد دستگاه استفاده می‌شود. این کلیدها باید دقت بالایی داشته باشند و در عین حال به راحتی توسط کاربران قابل استفاده باشند.
• نکاتی در انتخاب کلیدهای اهرمی
برای انتخاب مناسب‌ترین کلید اهرمی برای کاربرد خاص خود، باید به چند نکته توجه داشته باشید:
تعداد پین‌ها
بر اساس نیاز مدار، باید تعداد پین‌های کلید را انتخاب کنید. به طور معمول، کلیدهای SPST برای مدارهای ساده و کلیدهای DPDT برای مدارهای پیچیده‌تر مناسب هستند.
نوع عملکرد (لحظه‌ای یا ثابت)
اگر نیاز دارید که کلید به صورت موقتی عمل کند، از کلیدهای لحظه‌ای استفاده کنید. اما اگر به یک حالت ثابت (روشن/خاموش) نیاز دارید، کلیدهای ثابت مناسب‌تر هستند.
مقاومت و دوام
در محیط‌های صنعتی یا شرایط سخت (مانند خودروها)، انتخاب کلیدهای مقاوم در برابر ضربه، آب و گرد و غبار اهمیت بالایی دارد.
اندازه و طراحی
با توجه به فضای موجود در دستگاه یا سیستم، باید اندازه و طراحی کلید را به دقت انتخاب کنید. برخی کلیدها دارای اهرم‌های بلند و برخی دیگر دارای اهرم‌های کوتاه‌تر هستند که هرکدام برای کاربردهای خاصی مناسب‌اند.
کلیدهای اهرمی یکی از اجزای اساسی در مدارهای الکتریکی به شمار می‌روند و به دلیل تنوع در طراحی، کاربردهای گسترده‌ای در صنایع مختلف دارند. از کلیدهای ساده SPST تا کلیدهای پیچیده DPDT، هرکدام بسته به نیاز مدار و کاربرد خاص، قابلیت‌های منحصربه‌فردی ارائه می‌دهند. انتخاب صحیح کلید اهرمی با توجه به نیازهای سیستم، می‌تواند کارایی و طول عمر مدار را بهبود بخشد و عملکرد بهتری در شرایط مختلف محیطی ارائه دهد.
